알루미늄, PPGI 입상 솔기는 유압 절단 유형을 가진 기계의 형성을 냉각 압연합니다

알루미늄, 유압 절단 유형, PLC 빈도 통제를 가진 기계를 형성하는 PPGI 입상 솔기 목록

   독특한

   주요 기술 명세

1. Decoiler

• Decoiler 유형: 수동 decoiler
• 수동 확장 그리고 긴장
• 수동태는 풉니다
• 코일 I.D: 508mm
• 코일 폭: 최대. 1250mm
• decoiler의 중량: 5Ton

2. 주요 형성 체계

• 그것 기계 구조, 기계 대, 전송 부속 및 형성 롤러 등의 consis.
• 물자 형성: GI, 알루미늄, PPGI의 색깔 강철
• 롤러 대 형성: 대략 17의 역 (마지막 디자인에 달려 있으십시오)
• 주력: 7.5KW
• 갱구 직경: 76mm
• 주요 축선 물자: 가열되고 냉각되는 일학년 45# 강철
• 롤러 물자: GCr15 고급 강철, HRC58-62
• 속도 형성: 0-20m/min
• 드라이브 Ttype: 사슬 구동
• 기계 구조 대: 용접된 구조 강철
• 사슬의 물자: 고급 45#는 눈을 감고, 가열하고 냉각했습니다
• 수동으로 adjuest 공간 및 롤러는 범위에서 다른의 장을 생성할 수 있습니다.

3. 절단 장치 & 유압 역

• 절단 유형: 유압 절단
• 절단 힘: 4.0KW
• 수압: 10-15Mpa
• 유압 절단기 물자: 과정을 냉각하는 Cr12Mov
• 잎의 열처리: HRC58-60
• 절단 길이 포용력: +/- 1.5mm
• 유압 역은 drice에 절단 장치 이용됩니다

4. 전기 장치

• PLC: PANASONIC 상표
• 변환장치: YASKAWA 상표
• 터치스크린: PANASONIC
• 가동 유형: 고명한 중국 상표

    주요 콤포넌트

• Decoiler/Uncoiler ---------------------------------------------------1개 단위
• 먹이는 가이드 --------------------------------------------------------1개 단위
• 솔기 지붕 패널 목록 Fomring 서 있는 기계 -----------1개 단위
• 유압 절단 장치 -------------------------------------------1개 단위
• 유압 역 -----------------------------------------------------1개 단위
• PLC 컴퓨터 제어반 ------------------------------------1개 단위
• Runout 테이블 -------------------------------------------------------1개 단위

   가공 교류

Decoiler ---> Fedding 가이드 ---> 목록 형성 ---> 커트에 길이 ---> 떨어진 테이블

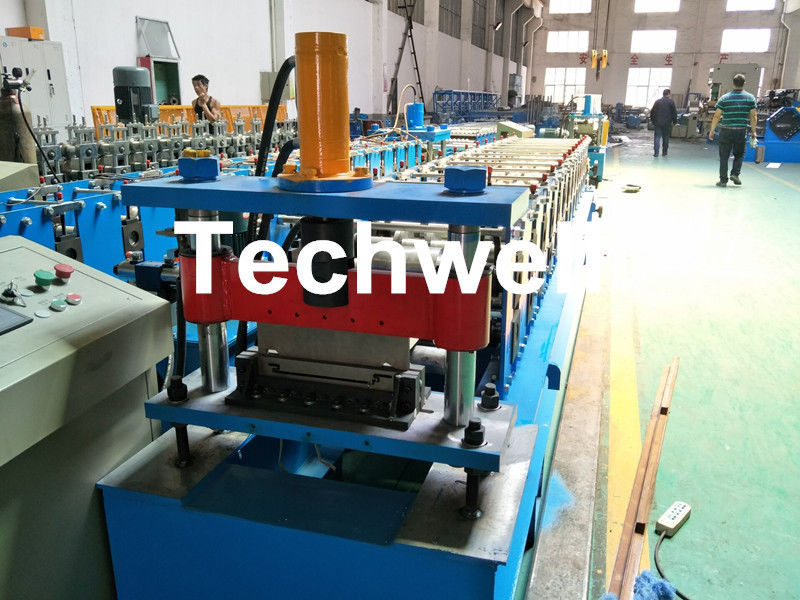

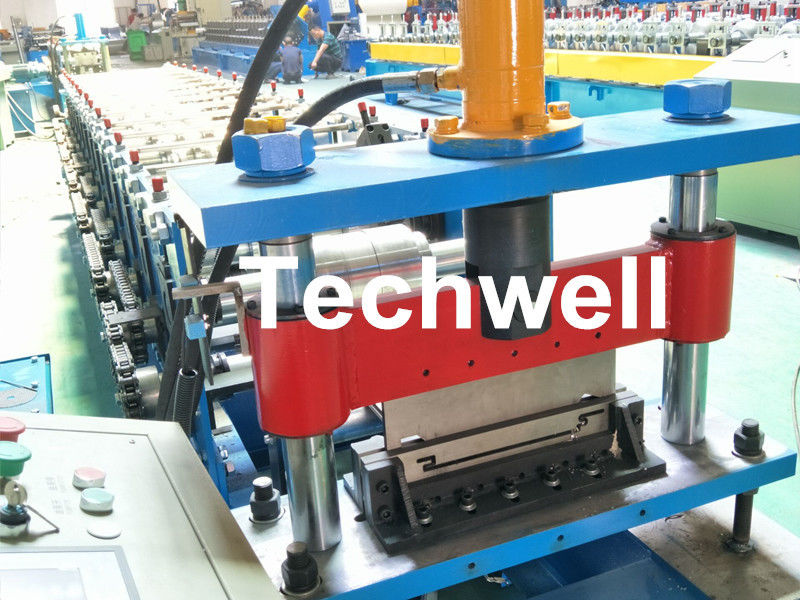

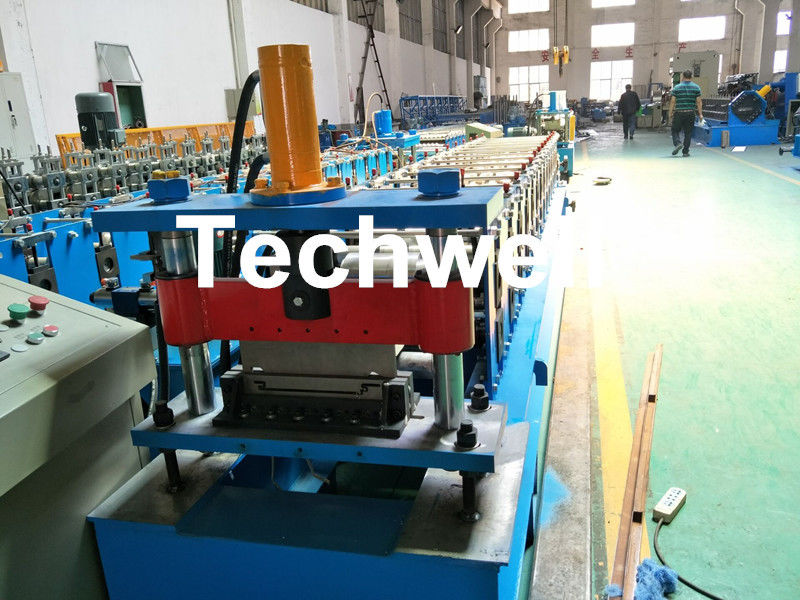

   기계 그림 더
