알루미늄, 자동 귀환 제어 장치 추적 비행 톱 절단을 가진 기계를 만드는 탄소 강철 Pu 거품 회전 셔터 문
주요 기술적인 모수
1). 3Ton 설명서 Decoiler
1. Decoiler 유형: 수동 유형 decoiler 2. decoiler의 중량: 3Ton 3. 수동 확장 4. 수동적인 풀기 5. I.D: 508mm, 610mm
|
2). 먹이는 가이드
1. 기능: 그것은 코일을 decoiling 후에 똑바르고 그리고 편평하다 시키는 코일의 머리를 풀어 놓고 형성 기계로 먹이기 위하여 이용됩니다. |
3). 주요 PU 거품 롤러 셔터 판금 기계
1. 그것은 기계 구조, 전송 부속으로 그리고 형성 롤러 등 이루어져 있습니다. 2. 물자 간격: 0.3-0.8mm 3. 물자 유형 형성: 알루미늄, GI. 탄소 강철 4. 기계 구조 대: 탄 폭파 처리를 가진 용접된 구조 강철 5. 갱구 직경: 40mm 50mm 6. 갱구의 물자: 열처리를 가진 고급 45# 강철 7. 롤러 물자: 고급 GCr15의 전부 CNC 정확한 기계에 의해 대우되는 모형 강철, HRC50-54 8. 역 형성: 대략 34의 역 (마지막 디자인에 달려 있으십시오) 9. 속도 형성: 0-15m/min 10. 모터 형성: 7.5KW 11. 구조 형성: 인도 란 12. 전송: 변속기 드라이브 13. 수동으로 공간을 조정하거든 롤러는 범위에 있는 다른 간격의 장을 생성할 수 있습니다.
|
4). 거품이 이는 기계
1.PU 거품 기계: 2개 그룹 “ISO로/많은” 2. 낮 압력 거품이 이는 기계 |
5). 장치를 곧게 펴십시오
1. 단면도를 곧게 펴기 위하여 |
6). 압축 공기를 넣은 펀칭기
1. 절단기의 물자: Cr12Mov, 냉각된 HRC58-62 2. 지속적인 구멍을 뚫기 |
7). 자동 귀환 제어 장치 추적 비행 톱 절단
1. 자동 귀환 제어 장치 추적 비행 톱 절단 2. 힘 삭감: 2.2KW 3. 자동 귀환 제어 장치 힘: 1.5KW |
8). PLC 통제 시스템
1. PLC 통제 기술, 빈도를 조정합니다 속도 기술을, 깨닫습니다 자동적인 생산을 채택합니다. 2. 배치, 판 길이 및 양을 놓을 수 있는 좋은 남자와 기계 스크린을 제공하십시오. 3. 가동 유형: 터치스크린 + 단추 4. 수 및 길이 측정하기 산출하는 인코더 사용하기 5. 전기 통제: 터치스크린을 가진 PLC 빈도 통제 시스템 6. PLC: PANASONIC 상표 7. 인코더: OMRON 상표 8. PLC 제어반의 크기: 700mm (l) (w) x 1000mm (h) x 300mm |
9). 뛰기 밖으로 테이블
1. 그것은 완성되는 패널을 지원하기 위하여 이용됩니다 2. 우리가 공급하는 테이블은 표준 상태에 2000mm의 길이, 그것을 가진 2개 조각 10000mm를 가진 패널을 지원할 수 있습니다입니다 3. 후원자의 구조는 사각 강철에 의해 용접됩니다 4. 간단한 비 힘 테이블 유형 |
주요 콤포넌트
Decoiler/Uncoiler | 1개 단위 |
먹이는 가이드 | 1개 단위 |
기계를 형성하는 주요 목록 | 1개 단위 |
난방 장치 | 1개 단위 |
PU 주입 거품이 이는 기계 | 1개 단위 |
압축 공기를 넣은 추적에게 구멍을 뚫기 | 1개 단위 |
자동 귀환 제어 장치 비행 톱 절단 | 1개 단위 |
PLC 전기 제어반 | 1개 단위 |
지원 테이블을 떨어지십시오 | 1개 단위 |
PU 거품 롤러 셔터 단면도
PU 거품 롤러 셔터 판금 기계의 배치
수동 Decoiler --- 먹이는 가이드 --- 목록 형성 --- PU 거품 주입 기계 --- 장치를 곧게 펴십시오 --
- 압축 공기를 넣은 구멍을 뚫기 --- 자동 귀환 제어 장치 비행 톱 절단 --- 테이블을 떨어지십시오

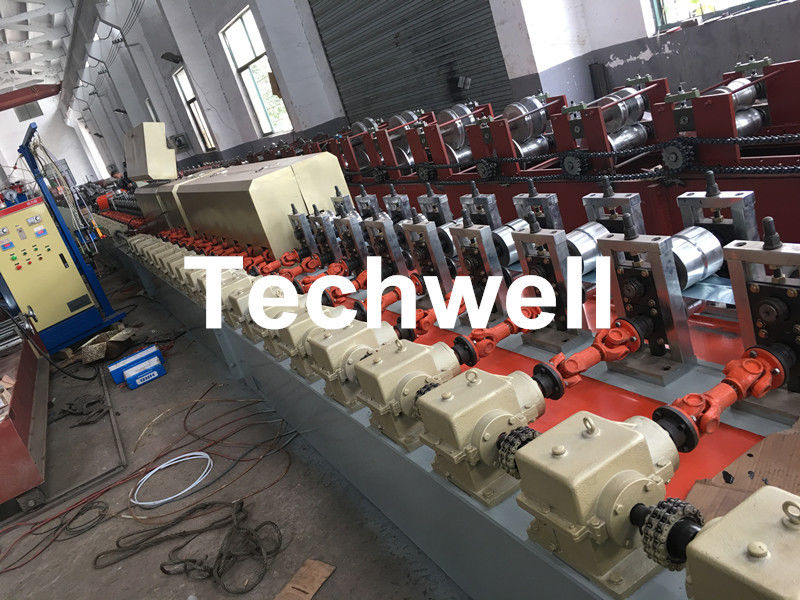

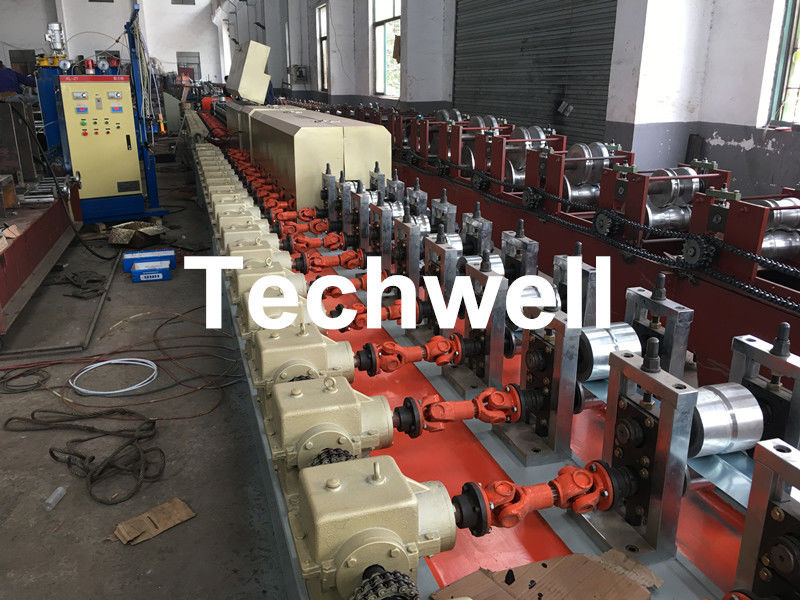

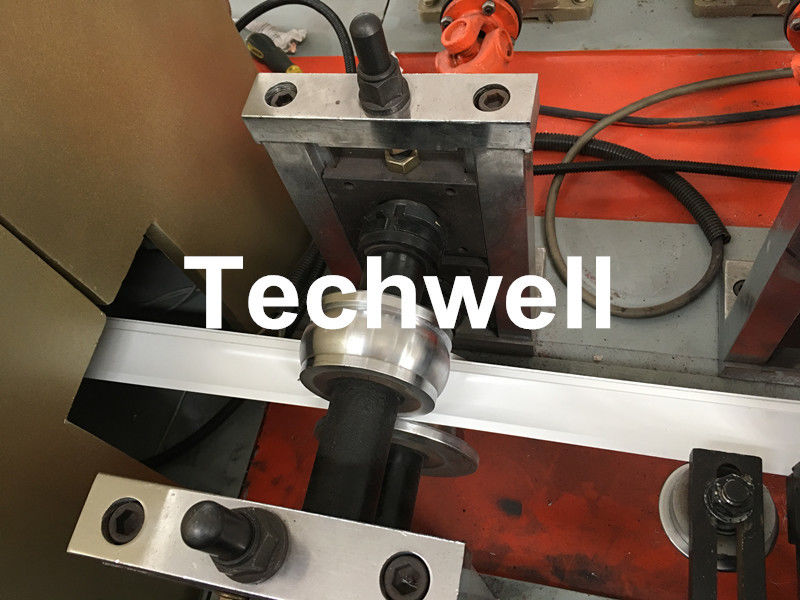

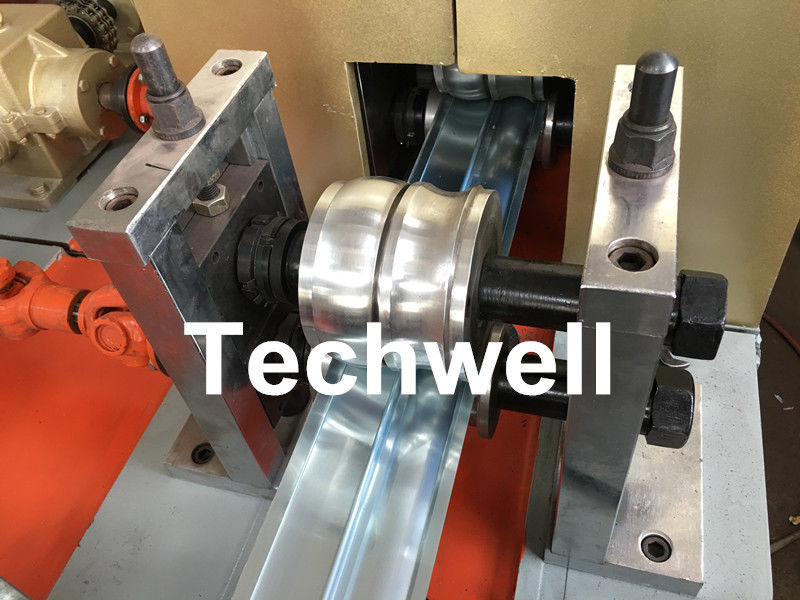

기계 그림 더
