탄소 강철 CZ는 PLC 터치스크린 통제를 가진 간격 1.5-3.0mm를 위한 기계를 형성하는 목록에 수로를 열습니다

탄소 강철 CZ는 PLC 터치스크린 통제를 가진 간격 1.5-3.0mm를 위한 기계를 형성하는 목록에 수로를 열습니다

기계를 형성부터 Z의 도리 롤

기계를 형성하는 CZ 도리 목록

원래 장소:

중국

브랜드 이름:

TECHWELL

인증:

CE, ISO

모델 번호:

TECHWELL

연락주세요

인용문을 요구하세요
제품 상세정보
물자 간격:
1.5-3.0mm
먹이는 유형:
2개의 롤러 꼬집음 먹이기
수력:
11Kw
샤프트 소재:
고급 45# 강철
속도 형성:
0-15m/min
주력:
18KW
제품 설명

탄소 강철 CZ는 냉각 압연합니다 PLC 터치스크린 통제를 가진 간격 1.5-3.0mm를 위한 기계의 형성을 구분합니다





   CZ 단면도 그림은/표본 조각을 완료했습니다

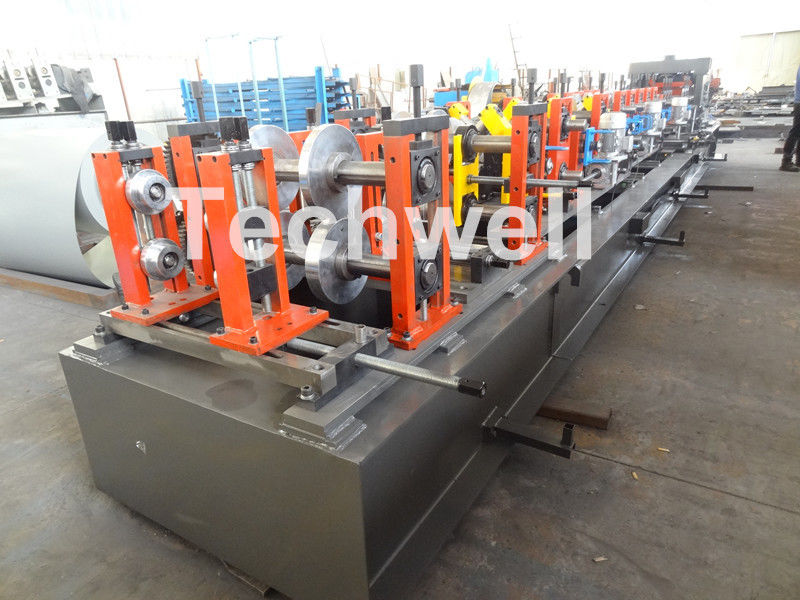

탄소 강철 CZ는 PLC 터치스크린 통제를 가진 간격 1.5-3.0mm를 위한 기계를 형성하는 목록에 수로를 열습니다 0

탄소 강철 CZ는 PLC 터치스크린 통제를 가진 간격 1.5-3.0mm를 위한 기계를 형성하는 목록에 수로를 열습니다 1





   주요 기술 명세





 1). 5 톤 설명서 Uncoiler

  1. 기계 구조: 탄 lastingtreatment를 가진 용접 구조

  2. 성분: 기초, 브레이크 장치, 확장하는 안 구멍 지원은/장치를 강화합니다

  3. 중량: 5 톤

  4. I.D: 500mm

  5. 최대. 코일 폭: 500mm

  6. O.D: 최대. 1500mm



 2). 장치를 먹이고는 & 수평하게 하는 꼬집음

  1. 먹이는 2개의 롤러 꼬집음, 7개의 롤러 수평하게 하기 (갑피 3 롤러, 낮게 4개의 롤러)
  2. 롤러 직경을 수평하게 하기: 대략 Φ 90mm
  3. 롤러 물자를 수평하게 하기: 고급 40Cr
  4. 롤러를 수평하게 하기의 열처리: 지상 안녕 빈도는 처리를 냉각합니다
  5. 모터 힘을 수평하게 하기: 4개KW



 3). 유압 미리 입력시키고는 & 전 절단 & 유압 역

  1. 구멍을 뚫는 것은 죽습니다: 과정을 냉각해 Cr12 운동
  2. 구멍을 뚫는 것은 크기 죽습니다: 그림에 따라
  3. 절단 포용력: +/- 1.5mm
  4. 인코더: OMRON
  5. 수력: 11KW



 4). 부분을 형성하는 주요 목록

  1. 물자 간격 형성: 1.5-3.0mm
  2. 물자 유형 형성: GI 또는 탄소 강철
  3. 기계 구조: 용접되고 처리를 부드럽게 하는 고급 강철
  4. 갱구 물자: 고급 45# 강철
  5. 갱구 직경: Φ 90mm
  6. 품기: HRB 방위 (최고 중국 상표)
  7. 롤러 물자: 단단한 크롬 ≥ 0.05mm를 가진 고급 GCr15 강철 및 롤러 표면
  8. 역 형성: ≈ 16 역
  9. 속도 형성: 구멍을 뚫/절단 시간을 제외하고 0-15m/min
  10. 모터 형성: ≈18KW
  11. 구동 장치형: 사슬 구동
  12. 속도 형성: 0-15m/min



 5). PLC 통제 시스템

  1. 전체 선은 수입된 PLC의 LCD 터치스크린 인간 기계 공용영역에 의해 통제됩니다. 사람들은 PLC도 상호 작용합니다. 프로그램을 과정을, 통신수 생산 라인을 통제하기 위하여 달성하고 제어 매개변수를 감시하고 통제하기 위하여, 자동적으로 달리도록 놓아서 통신수 (풀그릴 통제) 및 장비 상태 변경하기 위하여, 운영 매개변수 및 결함 표시의 실시간 모니터링을. 조각 길이 디지털 방식으로 조정, 조정가능한 일 조각 길이를 일하십시오. 장비 작동 상태와 결함 표시의 실시간 모니터링.
  2. 가동: 수동/자동. 수동 모형을 가진 정비에 편리하 그것에 비상 정지 바닥이 있습니다.



 6). 뛰기 밖으로 테이블

  1. 모양: 강철 용접 구조, 힘 출구 선반
  2. 양: 1개 조각





   주요 콤포넌트



Decoiler 1개 단위
꼬집음 먹이기 1개 단위
7개의 롤러 수평하게 하기 1개 단위
유압에게 미리 입력시키기 1개 단위
유압 절단 장치 1개 단위
기계를 형성하는 주요 목록 1개 단위
유압 역 1개 단위
PLC 컴퓨터 통제 1개 단위
산출 테이블 1개 단위





   기계 그림 더

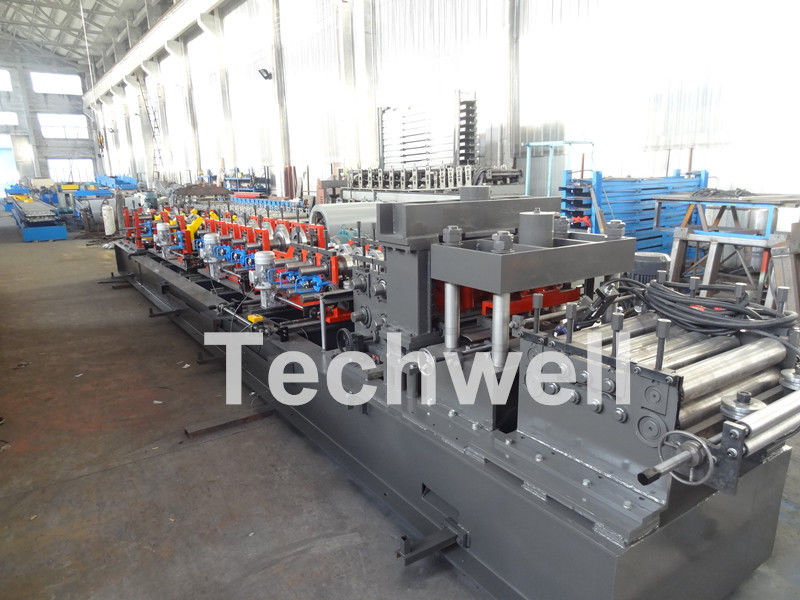

탄소 강철 CZ는 PLC 터치스크린 통제를 가진 간격 1.5-3.0mm를 위한 기계를 형성하는 목록에 수로를 열습니다 2
