원래 장소:
중국
브랜드 이름:
TECHWELL
인증:
CE
모델 번호:
TW-RACK100
연락주세요
직립 래크 롤 형성 기계 라인은 스토리지 창고 팔레트 래크 시스템에 대한 직립 래크를 생산하는 것입니다. 래크 프로필 크기와 두께는 조정되고 사용자 정의됩니다.
직립 래크 도입
직립 래크, 또한 직립 래크 또는 직립 기둥이라고도 하며, 크기와 설계는 부하 용량과 스타일에 따라 다양합니다. 예를 들어 L 모양의 유형은 가벼운 용량, C 모양의 유형은 중량 용량,무거운 용량을 위한 특수 C형구멍은 눈물 방울 설계 될 수 있으며 슬롯은 로드 빔이 정직 래크에 장착 될 수 있도록 생산 중에 펀치됩니다.무거운 정형 래프는 산업용으로 사용되고 두께는 2 tp입니다.0.5mm 또는 3.0mm.
직립 래크 프로필 도면
직립 래크 롤 포밍 기계 의 배열
직립 랙 롤 포밍 기계의 주요 사양
| 직립 래킹 롤 형성 기계 | ||
| 항목 | 스펙 | 설정 선택 |
| 가공 가능한 재료: | A) 진열 스핀 | 두께 ((MM):10.5/1.8/2.0/2.5/2.75/3.0 |
| B) PPGI | ||
| C) 냉불철 | ||
| D) 스테인레스 스틸 | ||
| E) 알루미늄 | ||
| F) 탄소 강철 코일 | ||
| 양력: | 250 ~ 350 Mpa | |
| 튼튼한 스트레스: | 350Mpa-500Mpa | |
| 정형 속도 (M/MIN) | 0-15 | 펀싱을 제외한 |
| 형성역: | 18 | * 당신의 프로필 그림에 따라 |
| 데코일러: | 수동 해제기 | * 수압 듀코일러 (선택) |
| 펀칭 시스템 | 수압 펀싱 스테이션 | * 펀칭 프레스 (선택) |
| 주요 기계 모터 브랜드: | 상하이 데돈 (중국-독일 브랜드) | |
| 운전 시스템: | 체인 드라이브 | * 기어박스 드라이브 (선택) |
| 기계 구조: | 도장 철역 | * 캔티레버 타입 (선택) |
| 롤러의 재료: | 강철 #45 | * GCr 15 (선택) |
| 절단 시스템: | 부각 후 | |
| 주파수 변경자 브랜드: | 야스카와 | * 시멘스 (선택) |
| PLC 브랜드: | 시멘스 | |
| 전원 공급원: | 380V 50Hz | * 또는 사용자 정의 |
| 기계 색상: | 산업용 블루 | * 또는 사용자 정의 |
직립 래크 생산 라인의 주요 구성 요소
| 수압 듀코일러 | 1 단위 |
| 평준화 | 1 단위 |
| 세르보 공급 | 1 단위 |
| 수압 펀칭 (또는 프레스 머신) | 1 단위 |
| 주 롤 폼 머신 | 1 단위 |
| 수압 절단 | 1 단위 |
| 수력 역 | 1 단위 |
| 전기 제어 시스템 | 1 단위 |
| 실행 테이블 | 1 단위 |
완성된 랙 프로파일

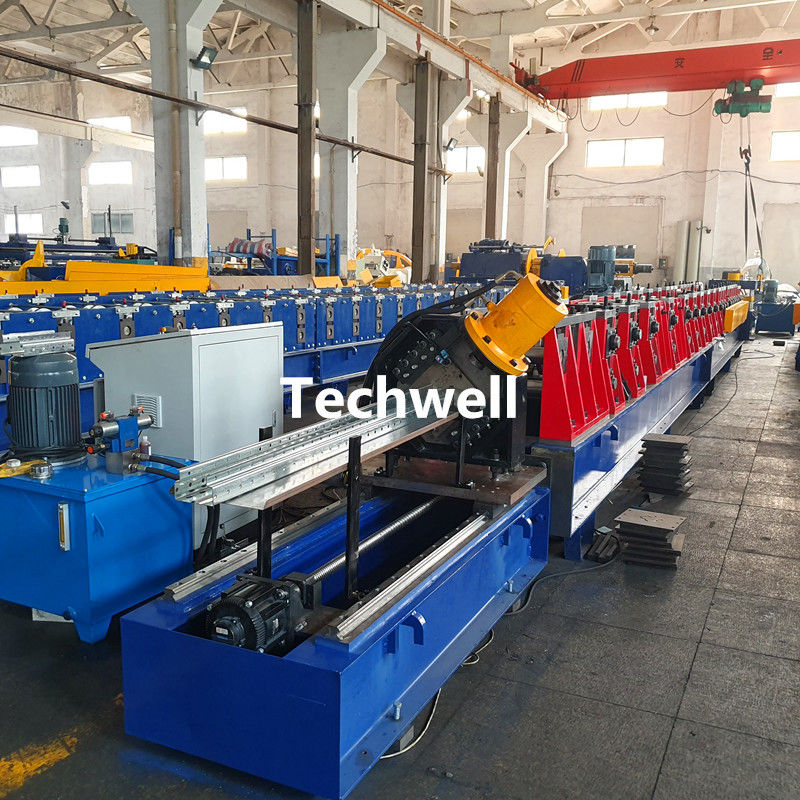

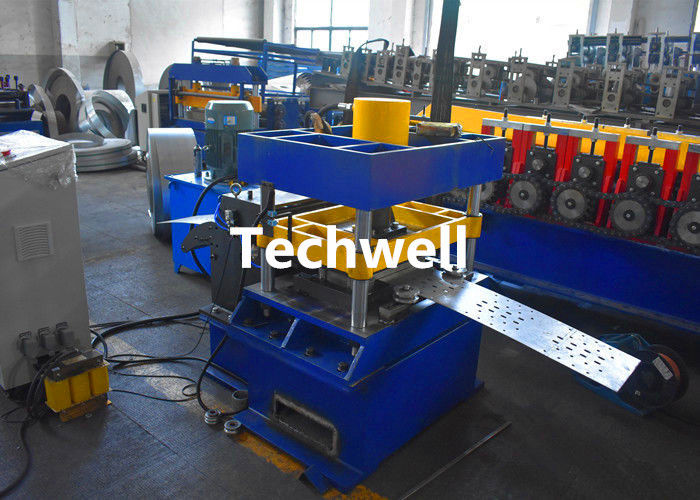

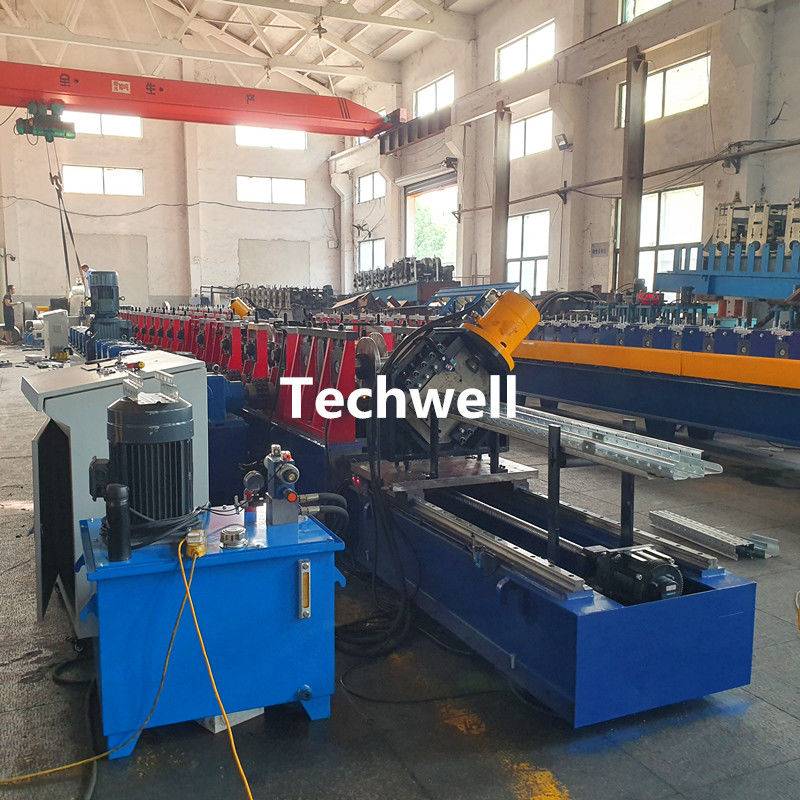

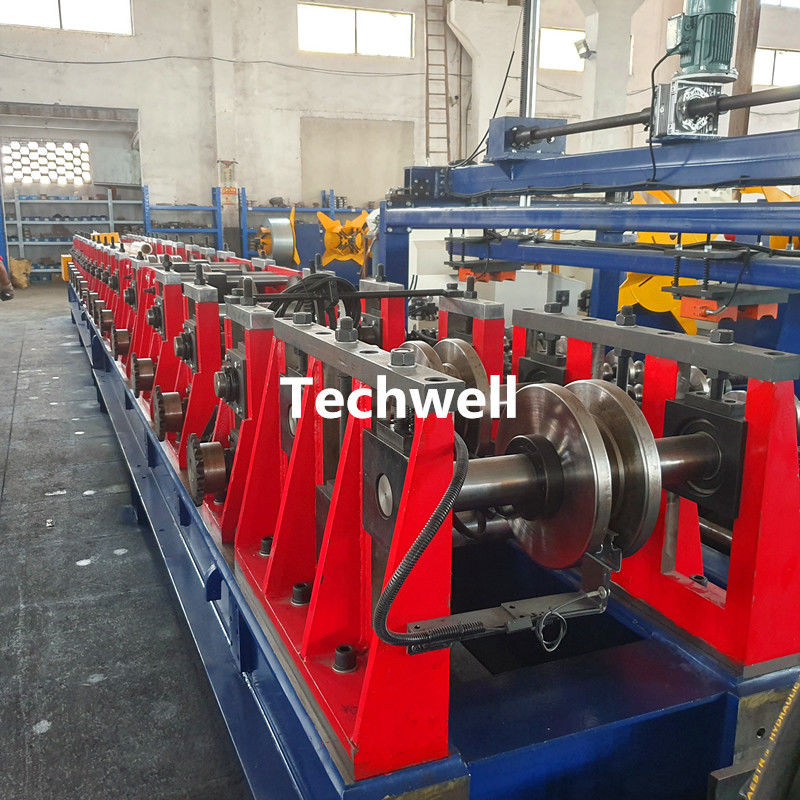

더 많은 직립 랙 폼 머신 사진
