원료 GI를 위한 속도 모자 채널 찬 형성 기계, 탄소 강철을 형성하는 0-15m/Min

속도 모자 채널을 형성하는 0-15m/Min는 원료 GI를 위한 기계, 탄소 강철의 형성을 냉각 압연합니다

   모자 채널의 주요 기술적인 모수는 굴러 기계를 형성하

• 장의 간격: 1.5-3.0mm
• 코일 폭: 주문품
• 물자: GI, 탄소 강철
• Decoiler/Uncoiler: 수동 유압 decoiler
• 먹이는 롤러: 4개의 롤러
• 롤러를 수평하게 하기: 7개의 롤러 (갑피 3개는 롤러, 4개의 롤러를 기인합니다)
• 구멍을 뚫는 유형: 유압에게 구멍을 뚫기
• 구멍을 뚫는 것은 죽습니다: 냉각되는 Cr12Mov, HRC58-62
• 역 형성: 14의 역 (단면도에 달려 있으십시오)
• 롤러 물자: GCr15 강철, HRC58-62
• 갱구의 직경: 80mm
• 갱구 물자: 고급 45# 강철
• 구동 장치형: 사슬 전송
• 속도 형성: 0-15m/min
• 주력: 15KW
• 수력: 7.5KW
• 절단 유형: 자동 귀환 제어 장치 추적 절단
• 절단 포용력: 10m+/-1.5mm
• 인코더: OMRON 상표
• PLC: PANASONIC 상표 또는 주문품

   이전 모자 채널 목록의 묘사

   이전이 모자 채널의 주요 콤포넌트에 의하여 구릅니다

• Decoiler/Uncoiler--------------------------------------------------------------------------1개 단위
• 먹이고는 & 수평하게 하는 꼬집음-----------------------------------------------------------------1개 단위
• 구멍을 뚫기--------------------------------------------------------------------------------------1개 단위
• 기계를 형성하는 주요 목록---------------------------------------------------------------1개 단위
• 길이에 자르기----------------------------------------------------------------------------1개 단위
• 유압 역-----------------------------------------------------------------------------1개 단위
• PLC 컴퓨터 제어반-------------------------------------------------------------1개 단위
• Runout 테이블---------------------------------------------------------------------------------1개 단위

   모자 채널의 순서도

수동 Decoiler ---- 먹이는 가이드 & 장치를 수평하게 하기 ---- 구멍을 뚫기------목록 형성 ---- 자르기 ------

테이블을 떨어지십시오

   모자 채널 목록 이전 참고 단면도 그림

   경쟁 이점

1. 튼튼한 널리 이용되는 제품

모이십시오 때 운영할 것이다 2.Simple

3.Direct 제조자는 고품질과 제일 가격을, 제공합니다.

자유로운에 있는 4.Provide 표본.

5.Products와 디자인 해결책은 빨리 그리고 자유롭게 공급했습니다

당신의 특별한 필요조건을 위해 동쪽으로 향하게 하는 6.Best 디자인

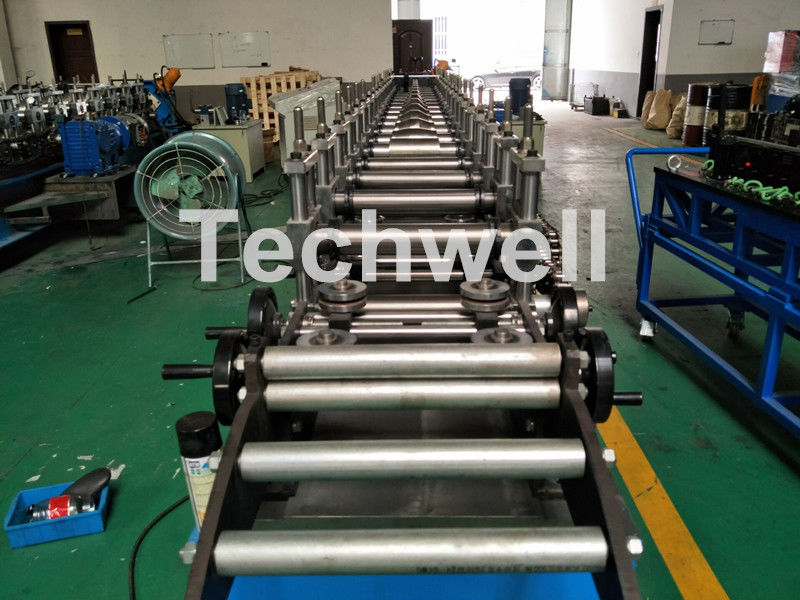

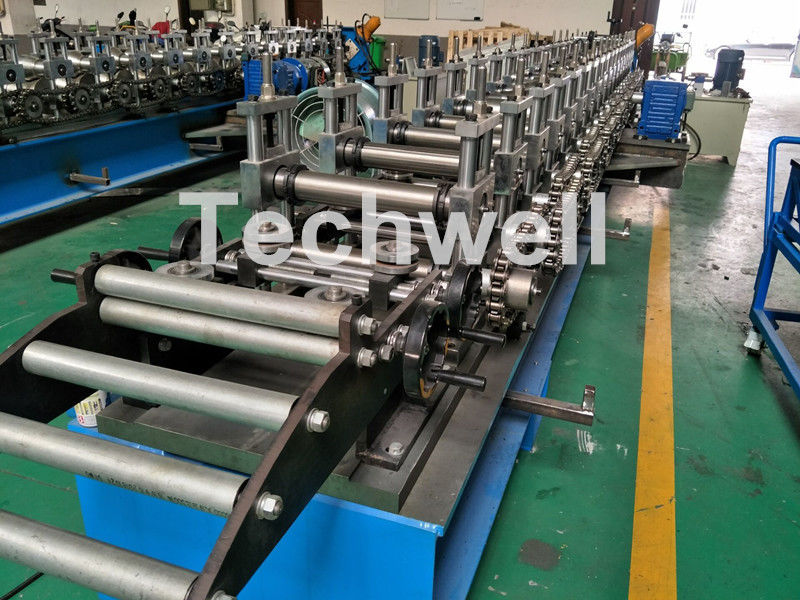

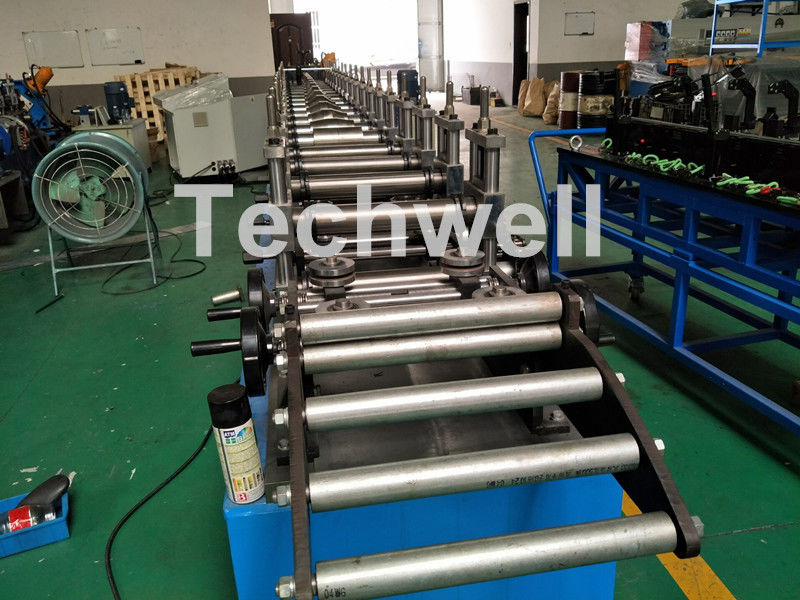

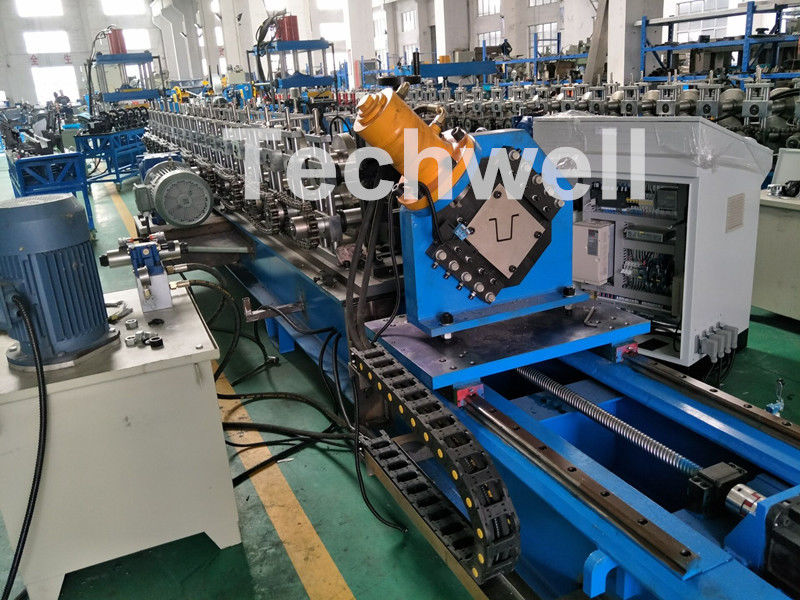

   기계 그림 더
