원래 장소:
중국
브랜드 이름:
TECHWELL
인증:
CE, ISO
모델 번호:
TW-GDA008
연락주세요
회전 셔터 문 판금을 위한 기계, 선을 형성하는 문 가이드 레일 목록을 형성하는 미끄러지는 가이드 레일 목록
이전 가이드 레일 목록의 소개
이전 셔터 문 가이드 레일 목록은 decoiler, 먹이는 장치, 구멍을 뚫는 장치, 기계를, hydralic 절단 형성하는, 주요 목록 PLC 통제 시스템과 뛰기 밖으로 테이블 포함합니다.
회선 속도 0-15m/min에 관하여 입니다
워크 플로우 도표
Decoiler---수평하게 하기---자동 귀환 제어 장치에게 먹이기---구멍을 뚫기---목록 형성---유압 포스트 절단---뛰기 밖으로 테이블
이전이 가이드 레일의 주요 명세에 의하여 구릅니다
품목 | 기계를 형성하는 가이드 레일 목록 | |
코일 물자 | 간격 | 1.0-3.0mm |
코일 폭 | 주문품 | |
항복 강도 | 250-350Mpoa | |
물자 | PPGI의 색깔 강철, GI. | |
Decoiler/Uncoiler | Decoiler 유형 | 수동 유압 또는 자동 유형 |
코일 폭 | 최대. 1250mm | |
I.D | 508-610mm | |
O.D | 최대. 1500mm | |
구멍을 뚫는 장치 | 구멍을 뚫는 유형 | 유압에게 구멍을 뚫기 |
구멍을 뚫는 형 크기 | 그림에 따르면 | |
수력 | 5.5KW | |
기계를 형성하는 가이드 레일 목록 | 역 형성 | 대략 16의 역 (단면도에 달려 있으십시오) |
롤러 물자 | GCr15 강철, 0.05mm 단단한 크롬에 지상 입히는 | |
갱구의 직경 | 80mm | |
갱구 물자 | 고급 45# 강철 | |
구동 장치형 | 사슬 구동 | |
속도 형성 | 0-15m/min | |
주력 | 18KW | |
절단 장치 | 절단 유형 | 유압 절단 |
절단은 물자 죽습니다 | Cr12Mov | |
절단 포용력 | +/- 1.5mm | |
전기 통제 상자 | PLC | PANASONIC 상표 |
변환장치 | YASKAWA 상표 | |
터치스크린 | PANASONIC | |
가동 유형 | 터치스크린 & 단추 | |
지원 테이블 | 테이블 유형 | 간단한 비 힘 유형 |
기능 | 완성되는 패널을 지원하기 위하여 |
참고 단면도 그림
신청
엘리베이터 가이드 레일, 문틀 가이드 레일, 커튼 궤도, 셔터 문 판금 가이드

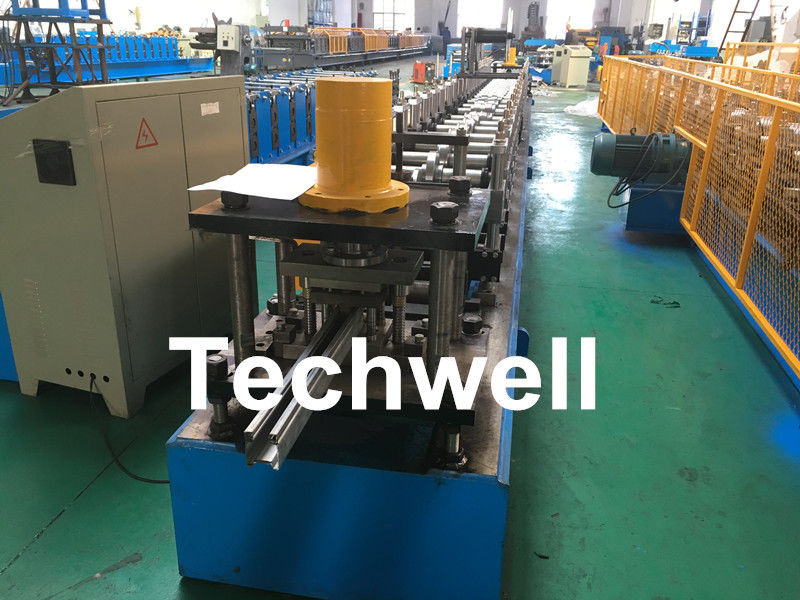

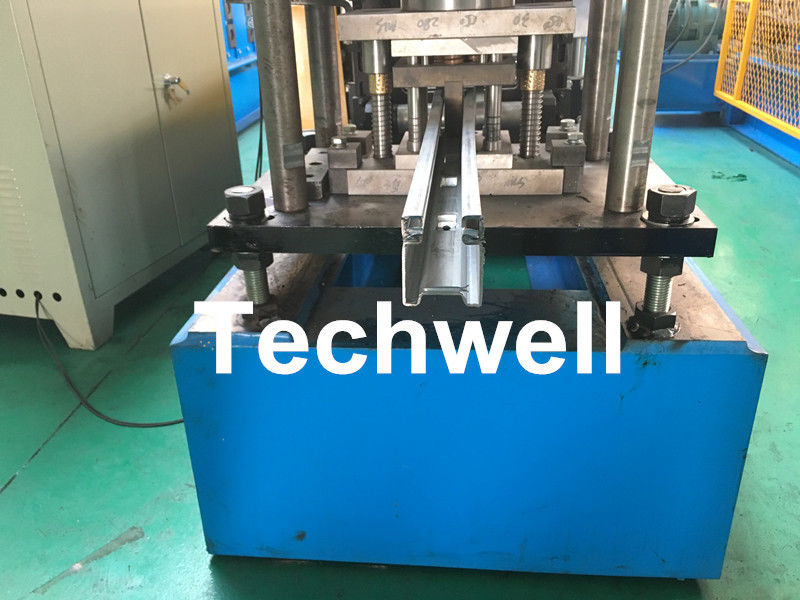

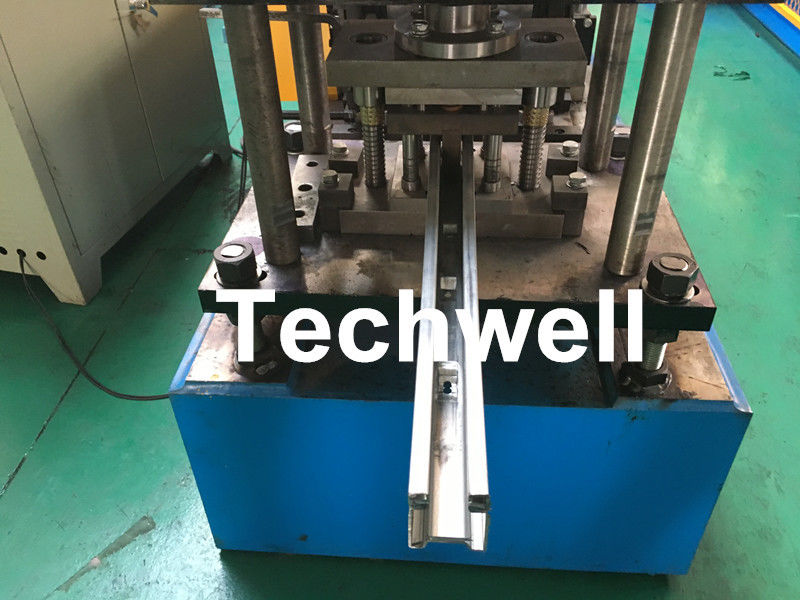

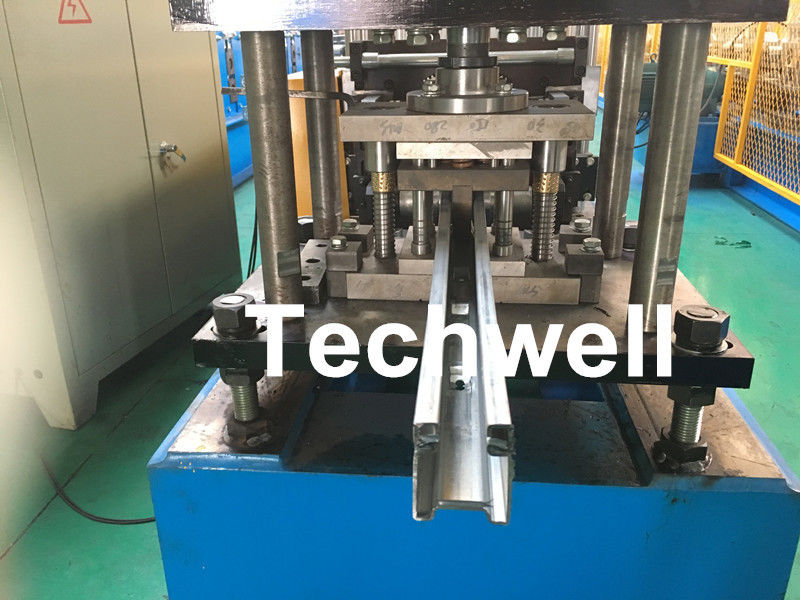

기계 그림 더
