원래 장소:
중국
브랜드 이름:
TECHWELL
인증:
CE, ISO
모델 번호:
TW-CBT300
연락주세요
역 TW-CBT300를 형성하는 18 단계를 가진 기계를 형성하는 고속 케이블 쟁반 목록
묘사
기계를 형성하는 케이블 쟁반 목록은 기계, 자동 귀환 제어 장치 먹이는 장치의 압박 기계, 구멍을 뚫는 체계를 이루어져 있어, 장치 수평하게 하는, uncoiler로 인도 장치, 이전 목록 및 뛰기 밖으로 테이블을 자르. 가득 차있는 특별한 경험으로, 우리는 고객 분석표 그림과 명세에 따라 생산 라인을 형성하는 기계 또는 케이블 쟁반 목록을 형성하는 케이블 쟁반 목록을 주문을 받아서 만들어서 좋습니다.
기술적인 모수
| 아니다 | 기술 명세 | 말 | |
| 1 | 유압 Decoiler | Decoiler 유형 | 유압 decoiler |
| decoiler의 중량 | 7 톤 | ||
| 전기 풀어 놓는 코일, 유압 확장의 긴장 | |||
| 모터 힘 | 5.5KW | ||
| 유압 장치 힘 | 4.0KW | ||
| 2 | 기계를 수평하게 하는 7 롤러 | 장치를 수평하게 하기 | 먹이는 2개의 롤러 꼬집음, 7개의 롤러 수평하게 하기 |
| 롤러 직경을 수평하게 하기 | 대략 Φ 90 mm | ||
| 롤러 물자를 수평하게 하기 | 고급 40Cr | ||
| 롤러를 수평하게 하기의 열처리 | 지상 안녕 빈도는 처리를 냉각합니다 | ||
| 모터 힘을 수평하게 하기 | 4.0KW | ||
| 3 | 자동 귀환 제어 장치 먹이는 기계 | 자동 귀환 제어 장치 모터 힘 | 3.0KW |
| 정확하게 요구하기 위하여는 세트 프로그램에 따라 펀칭기로 장을 먹이십시오 | |||
| 4 | 유압 미리 입력시키는 기계 | 구멍을 뚫는 것은 죽습니다 | 과정을 냉각해 Cr12 운동 |
| 구멍을 뚫는 것은 크기 죽습니다 | 그림에 따라 | ||
| 구멍을 뚫는 힘 | 11KW | ||
| PLC에 의해 통제되는 구멍을 뚫기 | |||
| 5 | 기계를 형성하는 주요 목록 | 원료 | GI 또는 탄소 강철 |
| 코일 간격 | 1.0-2.5mm | ||
| 롤러 대 | 대강 18의 역 | ||
| 기계 형성의 유형 | 사슬 전송 | ||
| 롤러 물자 | 단단한 크롬 ≥ 0.05mm를 가진 고급 GCr15 강철 및 롤러 표면 | ||
| 갱구 직경 | ¢80mm | ||
| 갱구의 물자 | 40Cr 고급 강철 부드럽게 하는 처리 (HB220-260) | ||
| 모터 힘 | 15 KW | ||
| 절단 유형 | Hydrauluic 절단 | ||
| 수력 | 15 KW | ||
| 속도 형성 | 0-15m/min에 관하여 | ||
| 6 | 유압 절단 & 유압 역 | 절단 유형 | 유압 포스트 절단 |
| 절단 잎 물자 | Cr12Mov는, 처리, HRC58-62를 냉각합니다 | ||
| 수력 | 15 KW | ||
| 길이 측정 | 자동적인 인코더 길이 측정 | ||
| 길이의 포용력 | +/- 1.5mm 각 조각 완제품을 위해 | ||
| 인코더 | OMRON 상표 | ||
| 7 | 전기 장치 | PLC | PANASONIC 상표 |
| 변환장치 | YASKAWA 상표 | ||
| 터치스크린 | PANASONICE | ||
| 가동 유형 | 터치스크린 & 단추 | ||
| 8 | 유압 역 | 유압 역 | 고명한 중국 상표 |
| 9 | 지원 테이블 | 테이블 유형 | 간단한 nonpower 유형 |
| 기능 | 완성되는 물결 모양 패널을 지원하기 위하여 |
주요 콤포넌트
케이블 쟁반 단면도 그림
워크 플로우 도표
Decoiling --- 인도 & 수평하게 하기 --- 구멍을 뚫기 --- 목록 형성 --- 유압 절단 --- 뛰기 밖으로 테이블
신청
케이블 쟁반, 케이블 사다리, 케이블 단면도, 쟁반 단면도
경쟁 이점

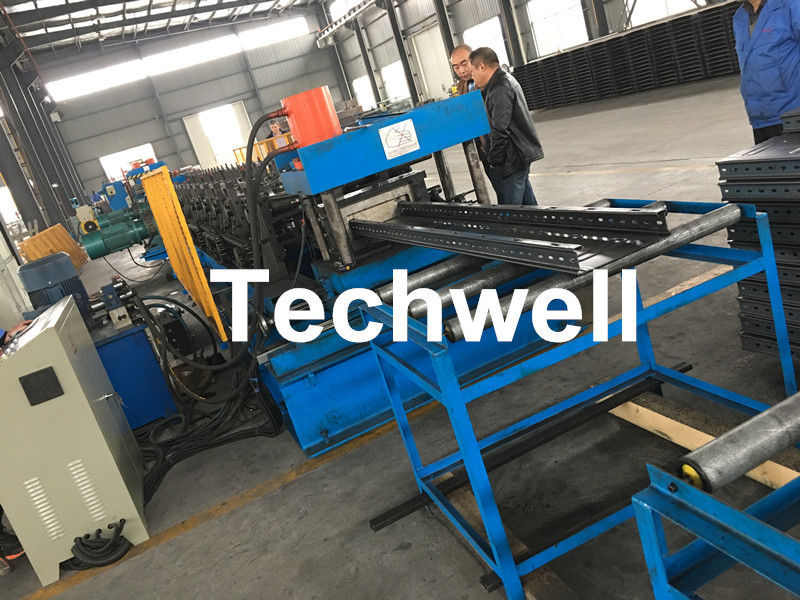

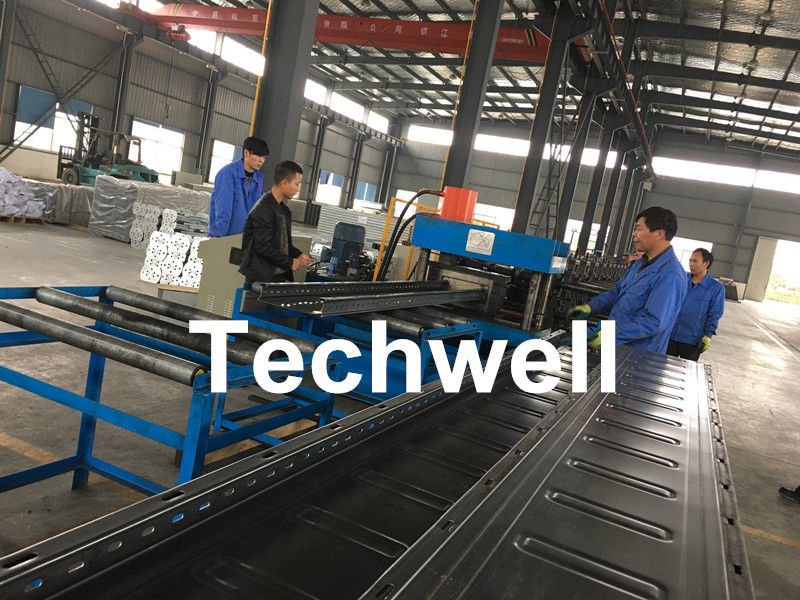

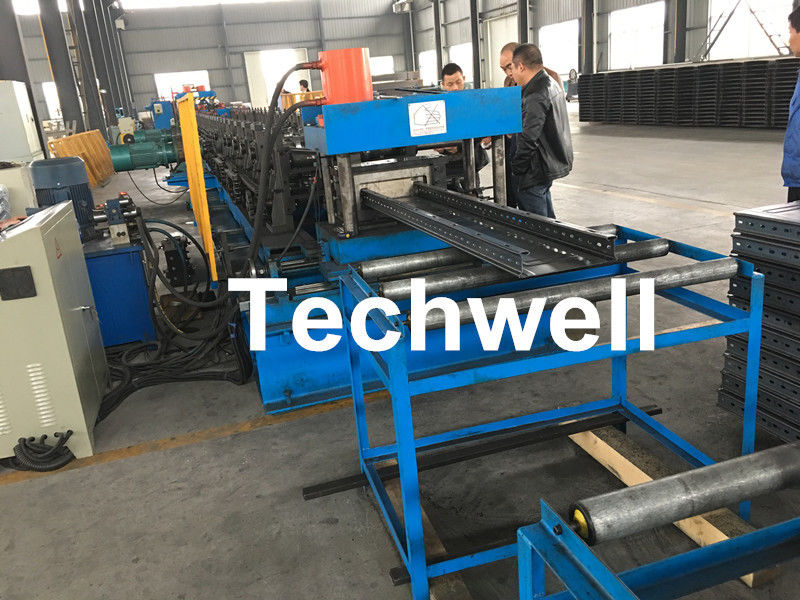

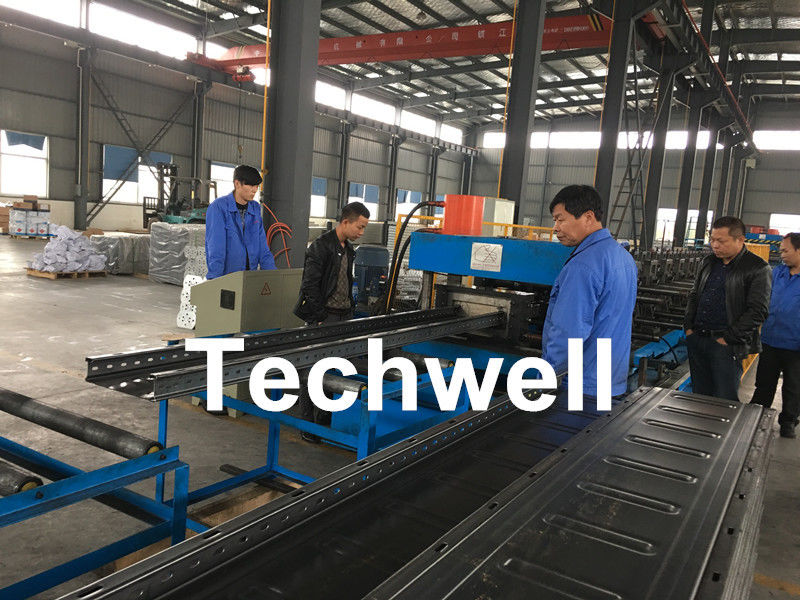

기계 그림 더
세부사항의 접촉
| 회사 |
우시 Techwell 기계장치 Co., 주식 회사 우시 Techwell 산업 Co., 주식 회사 |
| 웹사이트 | www.cold-rollformingmachine.com |
| www.roofrollformingmachine.com | |
| www.wxtechwell.com | |
| 자동차/Whatsapp | 0086-15861597732 (레몬) |
| 이메일/Skype | sales@wxtechwell.com |
직접적으로 당신의 조사를 우리에게 보내세요
