속도, 변속기 구동 장치형을 형성하는 0-15m/min를 가진 기계를 형성하는 PU 거품 회전 셔터 문 판금 목록

PU Foam Rolling Shutter Door Slat Roll Forming Machine With 0-15m/min Forming Speed , Gearbox Drive Type
PU Foam Rolling Shutter Door Slat Roll Forming Machine With 0-15m/min Forming Speed , Gearbox Drive Type PU Foam Rolling Shutter Door Slat Roll Forming Machine With 0-15m/min Forming Speed , Gearbox Drive Type PU Foam Rolling Shutter Door Slat Roll Forming Machine With 0-15m/min Forming Speed , Gearbox Drive Type PU Foam Rolling Shutter Door Slat Roll Forming Machine With 0-15m/min Forming Speed , Gearbox Drive Type

큰 이미지 :  속도, 변속기 구동 장치형을 형성하는 0-15m/min를 가진 기계를 형성하는 PU 거품 회전 셔터 문 판금 목록

제품 상세 정보:

원래 장소: 중국
브랜드 이름: TECHWELL
인증: CE
모델 번호: TW-PURD85

결제 및 배송 조건:

최소 주문 수량: 1 세트
가격: Contact Us
포장 세부 사항: 표준 포장
배달 시간: 55-65 작업 일
지불 조건: 미리 40% T/T, 선적의 앞에 60% T/T
공급 능력: 20 세트
상세 제품 설명
코일 간격: 0.2-0.8mm 구조 구조 형성: 인도 란
구동 장치형: 변속기 드라이브 절단 유형: 자동 귀환 제어 장치 비행 톱 절단
주발동기 힘: 7.5KW PLC를: PANASONIC 상표
하이 라이트:

기계 성형 문틀 롤

,

기계 성형 셔터 도어 롤

속도, 변속기 구동 장치형을 형성하는 0-15m/Min를 가진 기계를 형성하는 PU 거품 회전 셔터 문 판금 목록



   PU 거품 롤러 셔터 문 판금의 개요



기계를 형성하는 이 목록은 알루미늄 셔터 문 생성을 위해 이어 & 거품 채우는을 가진 창 판금은 다른 크기 거품이 인 회전 셔터 단면도를 완료해, 길이 가동에 인라인으로 거품이 일고 일으키게, 적당한 장식새김으로, 우리의 목록 형성 선 구멍을 뚫고 자르. 고밀도 저밀도 단면도를 위한 선은 거품이 일었습니다.





   주요 기술 명세



1). 3 톤 설명서 Decoiler



  1. Decoiler 유형: 수동 유형 decoiler

  2. decoiler의 중량: 3Ton

  3. 수동 확장

  4. 수동적인 풀기

  5. I.D: 508mm, 610mm



2). 먹이는 가이드



  1. 기능: 그것은 코일을 decoiling 후에 똑바르고 그리고 편평하다 시키는 코일의 머리를 풀어 놓고 형성 기계로 먹이기 위하여 이용됩니다.



3). 주요 PU 거품 롤러 셔터 문 판금 기계



  1. 그것은 기계 구조, 전송 부속으로 그리고 형성 롤러 등 이루어져 있습니다.

  2. 물자 간격: 0.3-0.8mm

  3. 물자 유형 형성: 알루미늄, GI. 탄소 강철

  4. 기계 구조 대: 탄 폭파 처리를 가진 용접된 구조 강철

  5. 갱구 직경: 40mm 50mm

  6. 갱구의 물자: 열처리를 가진 고급 45# 강철

  7. 롤러 물자: 고급 GCr15의 전부 CNC 정확한 기계에 의해 대우되는 모형 강철, HRC50-54

  8. 역 형성: 대략 34의 역 (마지막 디자인에 달려 있으십시오)

  9. 속도 형성: 0-15m/min

  10. 모터 형성: 7.5KW

  11. 구조 형성: 인도 란

  12. 전송: 변속기 드라이브

  13. 수동으로 공간을 조정하거든 롤러는 범위에 있는 다른 간격의 장을 생성할 수 있습니다.



4). PU 주입 거품 기계



  1. PU 거품 기계: 2개 그룹 “ISO로/많은”

  2. 낮 압력 거품이 이는 기계



5). 장치를 곧게 펴십시오



  1. 단면도를 곧게 펴기 위하여



6). 압축 공기를 넣은 펀칭기



  1. 절단기의 물자: Cr12Mov, 냉각된 HRC58-62

  2. 지속적인 구멍을 뚫기



7). 자동 귀환 제어 장치 비행 톱 절단



  1. 자동 귀환 제어 장치 추적 비행 톱 절단

  2. 힘 삭감: 2.2KW

  3. 자동 귀환 제어 장치 힘: 1.5KW



8). PLC 통제 시스템



  1. PLC 통제 기술, 빈도를 조정합니다 속도 기술을, 깨닫습니다 자동적인 생산을 채택합니다.

  2. 배치, 판 길이 및 양을 놓을 수 있는 좋은 남자와 기계 스크린을 제공하십시오.

  3. 가동 유형: 터치스크린 + 단추

  4. 수 및 길이 측정하기 산출하는 인코더 사용하기

  5. 전기 통제: 터치스크린을 가진 PLC 빈도 통제 시스템

  6. PLC: PANASONIC 상표

  7. 인코더: OMRON 상표

  8. PLC 제어반의 크기: 700mm (l) (w) x 1000mm (h) x 300mm



9). 뛰기 밖으로 테이블



  1. 그것은 완성되는 패널을 지원하기 위하여 이용됩니다

  2. 우리가 공급하는 테이블은 표준 상태에 2000mm의 길이, 그것을 가진 2개 조각 10000mm를 가진 패널을 지원할 수 있습니다입니다

  3. 후원자의 구조는 사각 강철에 의해 용접됩니다

  4. 간단한 비 힘 테이블 유형





   주요 콤포넌트



Decoiler/Uncoiler 1개 단위
먹이는 가이드 1개 단위
기계를 형성하는 주요 목록 1개 단위
난방 장치 1개 단위
PU 주입 거품이 이는 기계 1개 단위
압축 공기를 넣은 추적에게 구멍을 뚫기 1개 단위
자동 귀환 제어 장치 비행 톱 절단 1개 단위
PLC 전기 제어반 1개 단위
지원 테이블을 떨어지십시오 1개 단위





   PU 거품 롤러 셔터 판금 단면도



속도, 변속기 구동 장치형을 형성하는 0-15m/min를 가진 기계를 형성하는 PU 거품 회전 셔터 문 판금 목록 0
속도, 변속기 구동 장치형을 형성하는 0-15m/min를 가진 기계를 형성하는 PU 거품 회전 셔터 문 판금 목록 1





   PU 거품 롤러 셔터의 워크 플로우



수동 Decoiler --- 먹이는 가이드 --- 목록 형성 --- PU 거품 주입 기계 --- 장치를 곧게 펴십시오 --



- 압축 공기를 넣은 구멍을 뚫기 --- 자동 귀환 제어 장치 비행 톱 절단 --- 테이블을 떨어지십시오



속도, 변속기 구동 장치형을 형성하는 0-15m/min를 가진 기계를 형성하는 PU 거품 회전 셔터 문 판금 목록 2

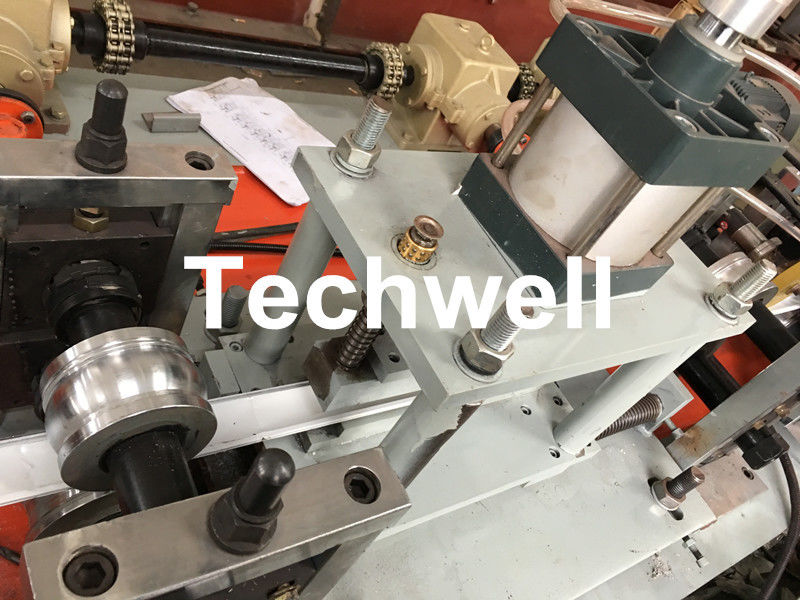

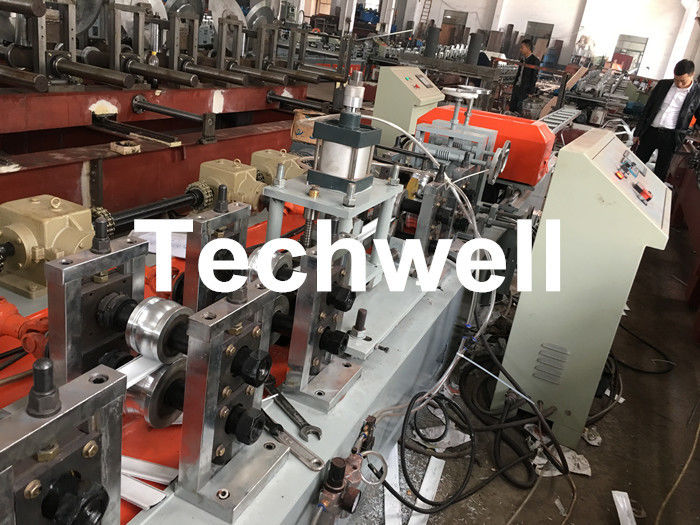

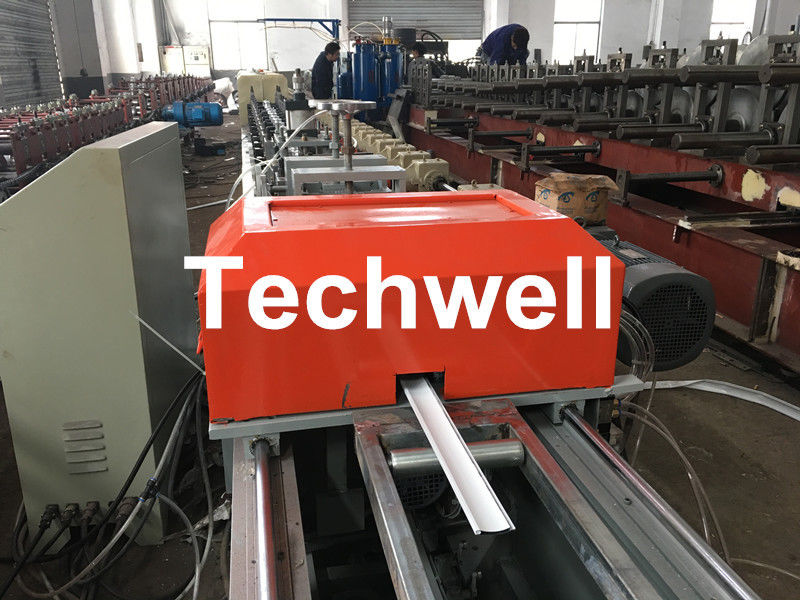

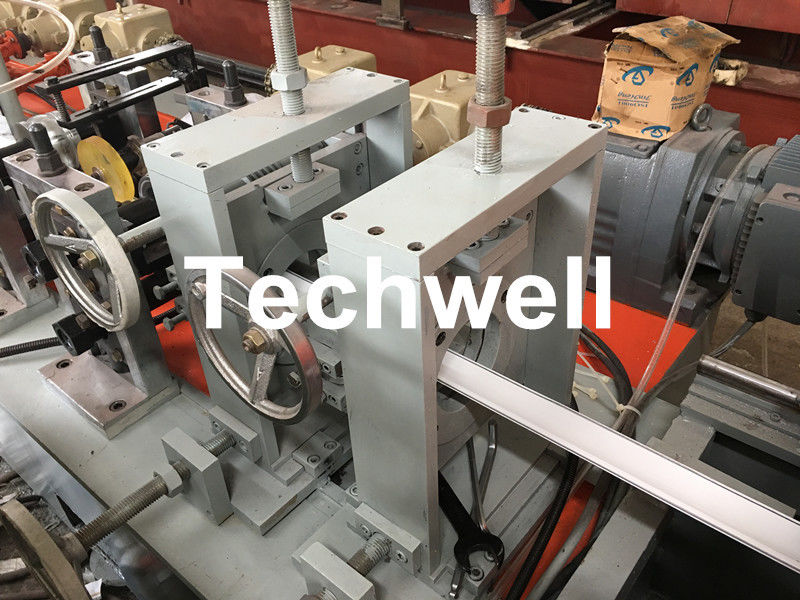

   기계 그림 더



속도, 변속기 구동 장치형을 형성하는 0-15m/min를 가진 기계를 형성하는 PU 거품 회전 셔터 문 판금 목록 3

속도, 변속기 구동 장치형을 형성하는 0-15m/min를 가진 기계를 형성하는 PU 거품 회전 셔터 문 판금 목록 4
